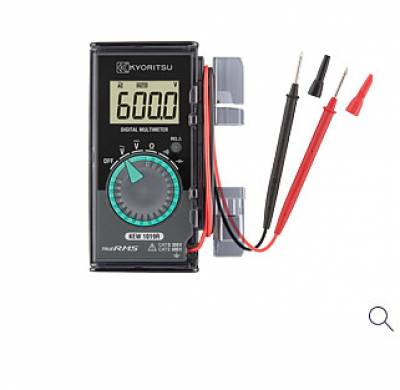

Đồng hồ vạn năng bỏ túi 1019R - Kyoritsu

Thông sô  kỹ thuật đồng hồ vặn năng bỏ túi 1019R

- DC V: 600.0mV/6.000/60.00/600.0V (Trờ kháng vào khoảng 10MΩ)
Độ chính xác :
±0.8%rdg ±5dgt (600.0mV/6.000/60.00V)
±1.0%rdg ±5dgt (600.0V)
- AC V (RMS): 6.000/60.00/600.0V (Trở kháng đầu vào khoảng 10MΩ)
Độ chính xác :
±1.3%rdg±5dgt (6.000/60.00V) (50/60Hz)
±1.7%rdg±5dgt (6.000/60.00V) (45 - 500Hz)
±1.6%rdg±5dgt (600.0V) (50/60Hz)
±2.0%rdg±5dgt (600.0V) (45 - 500Hz)
- Ω: 6.000/60.00/600.0nF/6.000/60.00/600.0µF
±1.0%rdg±5dgt (600.0Ω/6.000/60.00/600.0kΩ/6.000MΩ)
±2.5%rdg±5dgt (40.00MΩ)
- Thông mạch : 600.0Ω
- Tụ điện: 6.000/60.00/600.0nF/6.000/60.00/600.0µF

Sử dụng đồng hồ vạn năng điện tử đo điện trở

Đồng hồ vạn năng dùng để đo điện trở được thực hiện với các bước sau:

• Bước 1: Để đồng hồ ở thang đo điện trở Ω.

• Bước 2: Que đen cắm cổng chung COM, que đỏ cắm vào cổng V/Ω.

• Bước 3: Cắm que đo màu đen vào đầu COM, que đo màu đỏ vào đầu (+)

• Bước 4: Đặt 2 que đo vào 2 đầu điện trở (Đo song song). Chọn thang đo sao cho khi đo điện trở cần xác định, độ lệch của kim ở khoảng ½ thang đo.

• Bước 5: Đo điện trở lại một lần nữa, kết quả lần này là chính xác.

Bước 6: Đọc kết quả trên màn hiển thị

Lưu ý khi sử dụng đồng hồ vạn năng Kyoritsu

Đồng hồ vạn năng Hioki là thiết bị dùng để đo dòng điện nên trong quá trình sử dụng đo dòng xoay chiều. Vì vậy để đảm bảo an toàn cho chính mình cũng như bảo vệ các thiết bị điện, tránh hỏng hóc bạn cần lưu ý một số vấn đề sau:

• Khi đo điện trở là bạn cần ngắt nguồn điện, tuyệt đối không đo thực hiện khi đang cấp điện.

• Không để đồng hồ nhầm thang đó, bởi nếu mắc sai lầm này sẽ khiến đồng hồ hỏng ngay lập tức.

• Khi đo điện trở nhỏ (cỡ <10Ω) cần để cho que đo và chân điện trở tiếp xúc tốt nếu không kết quả không chính xác.

• Khi đo điện trở lớn (cỡ > 10kΩ), tay không được tiếp xúc đồng thời vào cả 2 que đo.

• Để nhầm thang đo dòng điện, đo vào nguồn AC sẽ hỏng đồng hồ

• Để nhầm thang đo điện trở, đo vào nguồn AC sẽ hỏng các điện trở trong đồng hồ.

• Nếu để thang đo áp DC mà đo vào nguồn AC thì kim đồng hồ không báo, nhưng đồng hồ không ảnh hưởng .

• Để thang DC đo áp AC đồng hồ không lên kim nhưng đồng hồ không bị hỏng.

• Nếu để nhầm thang đo dòng điện khi đo điện áp DC đồng hồ sẽ bị hỏng.

• Nếu  để nhầm thang đo điện trở khi đo điện áp DC đồng hồ sẽ bị hỏng các điện trở bên trong!

Đo điện áp xoay chiều ta chuyển thang đo về các thang AC, để thang AC cao hơn điện áp cần đo một nấc. Ví dụ nếu đo điện áp AC220V ta để thang AC 250V, nếu ta để thang thấp hơn điện áp cần đo thì đồng hồ vạn năng báo kịch kim, nếu để thanh quá cao thì kim báo thiếu chính xác.
